Points clés à retenir
- Phase sur la borne L, retour lampe sur la borne 1, neutre direct à la lampe.
- Couper le disjoncteur, puis vérifier l’absence de tension au testeur.
- Dénuder environ 1 cm de fil, jamais plus, pour éviter le court-circuit.
- Un interrupteur à voyant exige 3 fils, donc le neutre dans la boîte.
- Circuit d’éclairage : fil de 1,5 mm² et disjoncteur de 16 A maximum.

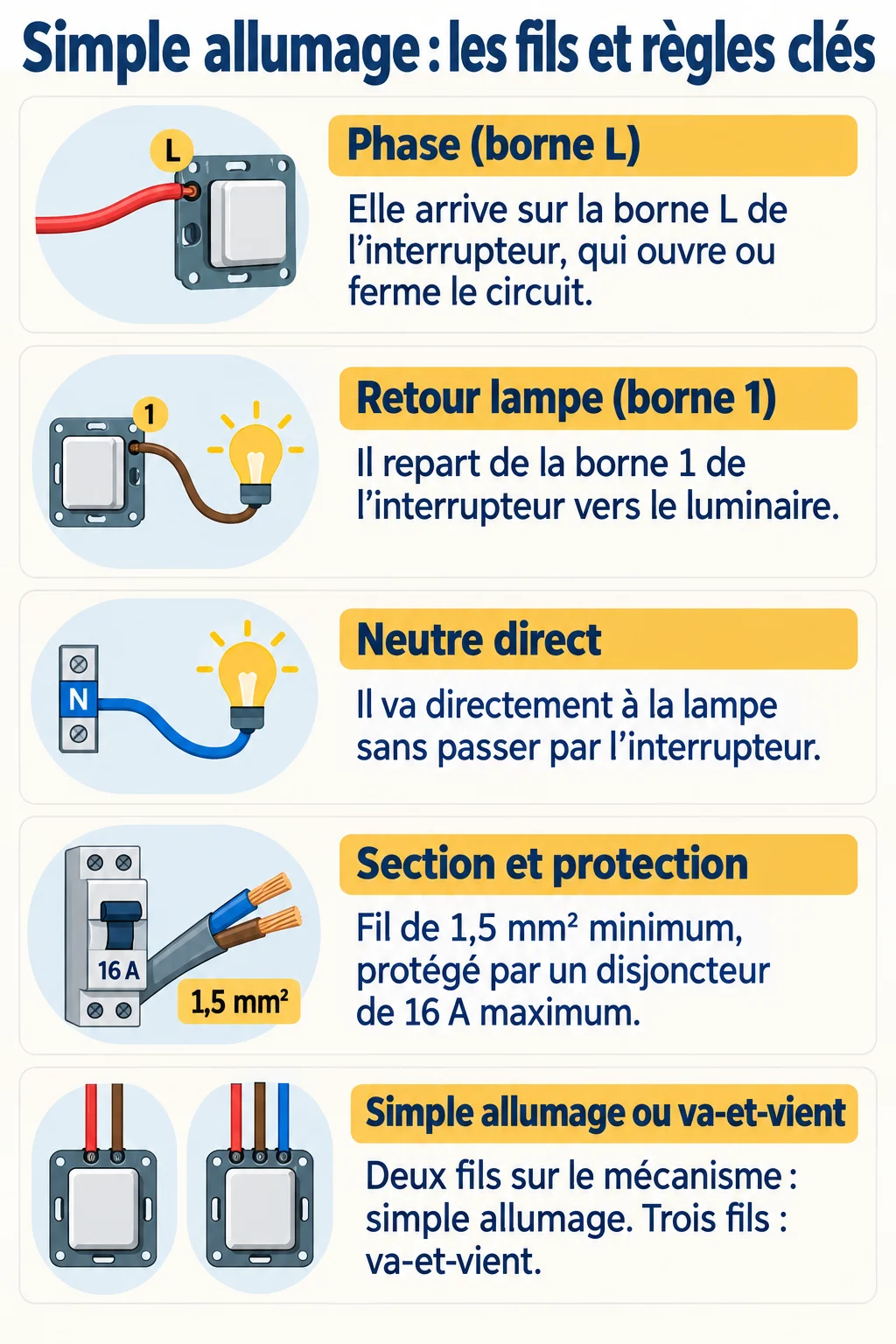

Principe du câblage simple allumage : phase, neutre et retour lampe
Le câblage simple allumage tient en une règle : la phase arrive sur la borne L de l’interrupteur, le retour lampe repart de la borne 1 vers le luminaire, et le neutre va directement à la lampe sans passer par l’interrupteur. Deux fils seulement arrivent donc sur le mécanisme.
Le principe est simple. L’interrupteur ouvre ou ferme le passage de la phase. Contact ouvert, la lampe n’est plus alimentée. Contact fermé, le courant circule et elle s’allume.
Simple allumage, simple commande, SA : les mêmes termes
Ces trois expressions désignent le même montage. Un seul interrupteur commande un ou plusieurs points lumineux, depuis un seul endroit. Les fabricants parlent de « simple allumage », les électriciens disent souvent « SA ».
Simple allumage ou va-et-vient : comptez les fils
Deux fils sur l’interrupteur, c’est généralement un simple allumage. Trois fils, c’est un va-et-vient, qui commande la lumière depuis deux endroits. Ne mélangez jamais les deux montages. Un mécanisme de va-et-vient ne remplace pas un mécanisme de simple allumage dans le même câblage.
Matériel, sécurité et normes avant de câbler
Avant de toucher un fil, coupez le disjoncteur du circuit d’éclairage. Ensuite, vérifiez l’absence de tension au testeur sur les fils de la boîte. Un disjoncteur mal repéré, ça arrive, et je ne m’en suis jamais remise d’avoir failli me tromper de ligne sur mon propre chantier.
Le matériel reste léger :
- un testeur de tension (ou un VAT) ;
- une pince à dénuder et un tournevis adapté aux bornes ;
- une boîte d’encastrement 1 poste, de 40 mm de profondeur pour un interrupteur Hager ;
- du fil de 1,5 mm² minimum pour l’éclairage, d’après Legrand.
Section de fil, disjoncteur et nombre de points
Un circuit d’éclairage se câble en 1,5 mm², protégé par un disjoncteur de 16 A maximum, souvent 10 A en pratique. Le nombre de points lumineux est limité à 8 par disjoncteur, et un interrupteur peut commander 2 prises au maximum, selon la règle NF C 15-100 résumée par schema-electrique.net.
Ces limites évoluent avec les éditions de la norme (schema-electrique.net cite l’édition d’août 2024). Pour la hauteur de pose de l’interrupteur, vérifiez l’édition en vigueur avant de percer.
Câbler un simple allumage pas à pas
Voici la méthode que j’applique, de la coupure du courant au test final. Les étapes s’enchaînent dans l’ordre, sans en sauter.
Pour visualiser le raccordement de l’interrupteur et de la lampe, la chaîne Jérémy Lazzari | Apprendre l’électricité détaille ce câblage en vidéo.
Couper le courant et vérifier
Coupez le disjoncteur du circuit, puis contrôlez l’absence de tension au testeur sur tous les fils de la boîte.
Repérer les fils
Identifiez la phase, le retour lampe, le neutre et la terre. Ne vous fiez pas qu’aux couleurs, surtout en rénovation.
Dénuder environ 1 cm
Dénudez environ 1 cm d’isolant sur la phase et le retour lampe, sans entailler le cuivre.
Raccorder phase et retour lampe
Serrez la phase sur la borne L et le retour lampe sur la borne 1 de l’interrupteur.
Envoyer le neutre à la lampe
Le neutre ne passe pas par l’interrupteur. Il rejoint directement le luminaire, comme la terre.
Fixer, remettre sous tension, tester
Fixez le mécanisme dans la boîte de 40 mm, posez la plaque, réenclenchez le disjoncteur et testez la lampe.
Avant de commencer
Appeler un électricien si
- Le disjoncteur saute après vérification
- La phase reste introuvable au testeur
- Les fils sont abîmés ou de section douteuse
- Le tableau électrique est ancien
Un point sur les couleurs : le rouge pour la phase et le violet pour le retour lampe sont un usage courant, pas une obligation. En rénovation surtout, je ne me fie jamais à la couleur seule. Je repère la phase au testeur, disjoncteur enclenché, puis je recoupe le courant avant de brancher.
Inverser phase et neutre est l’erreur classique. Si la phase va directement à la lampe, celle-ci reste sous tension même interrupteur ouvert, ce qui est dangereux au moment de changer l’ampoule.
Schémas des cas particuliers de câblage simple allumage
La plupart des pages s’arrêtent au schéma à deux fils. Sur un vrai chantier, on tombe vite sur une boîte de dérivation, deux lampes ou un interrupteur à voyant. Voici le repérage des fils pour chaque cas.
| Cas | Fils à l’interrupteur | Point d’attention |
|---|---|---|
| Simple allumage classique | Phase (L) et retour lampe (1) | Le neutre va directement à la lampe |
| Avec boîte de dérivation | Phase et retour lampe, raccordés dans la boîte | Boîte à 5 cm au moins du sol fini, gaines dépassant de 1 cm (Legrand) |
| Deux lampes, un interrupteur | Phase et retour lampe | Le retour lampe alimente les deux luminaires en parallèle, chacun relié au neutre |
| Interrupteur à voyant lumineux | 3 fils : phase, retour lampe et neutre | Le neutre doit arriver à l’interrupteur, dénudé sur 12 mm (Legrand, modèle Céliane) |
| Détecteur de mouvement | Variable selon le modèle | Suivre la notice, car l’alimentation du détecteur change le nombre de fils |
| Prise commandée | Phase et retour lampe, comme une lampe | 2 prises commandées maximum par interrupteur |
Le voyant, le piège du remplacement
Remplacer un interrupteur simple par un modèle à voyant pose souvent problème. La fonction lumineuse demande 3 fils, donc le neutre à l’interrupteur. Si votre boîte n’a que deux fils, le voyant ne fonctionnera pas. Le modèle Céliane de Legrand demande aussi une boîte d’au moins 40 mm de profondeur.
Deux lampes et prise commandée
Pour deux lampes, la phase reste sur L et le retour lampe se partage entre les deux luminaires. Les deux neutres sont raccordés ensemble. Pour une prise commandée, le montage reste le même, avec la prise à la place de la lampe. Je pense à la lampe de salon branchée sur prise, très pratique pour allumer depuis l’entrée.
Différences selon les marques : Legrand, Schneider, Hager
Le principe reste identique d’une marque à l’autre, mais le marquage des bornes change. Chez Legrand, vous trouvez L pour la phase et 1 pour le retour lampe. D’autres modèles utilisent 2, COM ou de simples pictogrammes.
La fixation du mécanisme varie aussi, par vis ou par griffes selon le modèle. Lisez toujours la notice avant de câbler, surtout si vous remplacez un ancien interrupteur d’une autre marque. Sur ma longère, j’ai trois marques différentes et je ne m’y retrouve que grâce à la notice.
Erreurs de câblage et dépannage
Quand la lumière ne répond pas, procédez par élimination, disjoncteur coupé. Le tableau ci-dessous reprend les cas que je rencontre le plus.
| Symptôme | Cause probable | Vérification |
|---|---|---|
| La lampe ne s’allume pas | Fil mal serré ou ampoule hors service | Tirer doucement sur chaque fil, tester une autre ampoule |
| La lampe reste sous tension, interrupteur ouvert | Phase et neutre inversés | Repérer la phase au testeur et refaire le raccordement |
| Le disjoncteur saute à la remise sous tension | Court-circuit, souvent du cuivre apparent | Contrôler la longueur dénudée et les contacts entre fils |
| Le voyant ne s’allume pas | Neutre absent à l’interrupteur | Vérifier la présence de 3 fils |
Cuivre apparent et court-circuit
Dénudez environ 1 cm d’isolant sur chaque fil, sans entailler le cuivre, comme le préconise Hager. Si le cuivre dépasse de la borne, il peut toucher un fil voisin et provoquer un court-circuit. Dans ce cas, recoupez et redénudez proprement.
Quand faire appel à un électricien
Appelez un professionnel si le disjoncteur saute encore après vérification, si les fils sont d’une section douteuse ou si le tableau est ancien. Pareil si vous ne parvenez pas à identifier la phase au testeur. Pour un simple remplacement d’interrupteur, en revanche, vous pouvez réussir seul votre câblage simple allumage en suivant l’ordre des étapes et en testant chaque fil.
